零背隙KAMO加茂滚轮齿条安装
作者:admin  来源:本站  发表时间:5/26/2014 4:47:56 PM  点击数:10495
KAMO加茂滚轮齿条因其零背隙、精度高而广泛用于各行各业,为了使其在使用时达到最佳工作状态,其安装调整非常关键。以下是KAMO加茂滚轮齿条调整步骤和方法

    1、清除轴、滚轮内径以及涨紧套内外径上附着的锈迹以及赃物。

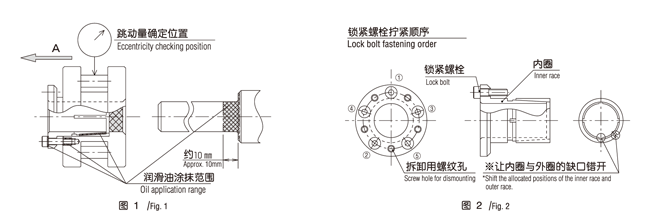

    2、在轴与滚轮直接接触的部位以及涨紧套各个锥面接触部、锁紧螺栓的螺纹部分、螺栓头部座面涂抹润滑油或润滑脂,但涨紧套内径部、外径部不要沾上油(如图1)。
    3、把涨紧套的外圈插入滚轮后,按照先在轴上安装滚轮,然后安装涨紧套内圈的顺序进行装配,这时请注意,要让涨紧套内圈和外圈的缺口错开(如图2)。
    4、拧紧锁紧螺栓,让轴和滚轮稍有面压。
    5、确认并调整轴和滚轮的同轴度和跳动量,确认滚轮的滚销部分在轴回转的时候的跳动量。
    6、调整后,按照对角线的顺序,以大约1/4规定拧紧扭矩均等地拧紧,逐渐增加拧紧扭矩。
    7、使用扭矩扳手,按照规定扭矩拧紧螺栓。
    8、按照圆周方向的顺序拧紧,并重复数次,确认锁定螺栓按照规定扭矩拧紧。
    9、拧紧完毕后,再一次确认轴与滚轮之间的同轴度和跳动量。

   请按以上安装步骤进行,才能确保 KAMO加茂滚轮齿条的零背隙和高精度。
